GH4169合金是一种典型的沉淀强化型镍基高温合金，主要依赖 γ″（Ni3Nb）相的 BCC 结构强化，同时辅 以 FCC 结 构 的 γ′（Ni3 （Al，Ti））相 进 行 辅 助 强化［1-5］。 得 益 于 沉 淀 相 和 基 体 之 间 的 共 格 畸 变 ，GH4169合金在-253~650 ℃的宽温度范围内表现出优异的组织稳定性和力学性能。由于其广泛的温度适应性，易于加工焊接，且价格低廉，因此成为使用量最大的高温合金［6］ ，虽然目前已有新的变形镍基高温合金投入使用，但 GH4169 仍是当前使用最广泛的发动机涡轮盘制备材料之一［7-12］ 。
航空发动机构件制造过程中，复杂结构的组装和焊接通常需要多次钎焊热循环，而多次热循环对GH4169合金微观组织和性能的影响较为复杂。研究表明，热循环处理可以显著改变高温合金的析出相、晶粒尺寸及分布，进而影响材料的强度、塑性和持久性能［13-14］ 。例如，Huang 等［15］ 研究发现，GH4169 合金在热处理过程中，钉扎效应会使得δ相在晶界处析出；Yadav 等［16］ 研究发现，当母材的晶粒尺寸增加后，δ相的钉扎效应会减弱，由此降低 GH4169 合金在热处理后的强度；Zhang 等［17］ 研究发现 δ相降低了强度，但提高了合金的塑性；Ran等［18］ 研究表明，大量的 δ相可有效提高塑性；Liu 等［19］ 发现强化相尺寸增大会显著提高强度，但晶粒尺寸增大则削弱了持久寿命［20］ 。
卞宏友等［21］采用热处理工艺优化激光沉积修复 GH4169合金中显微组织，使枝晶间析出连续Laves相重新溶解，热处理后的合金拉伸强度接近锻件标准，断后伸长率超出锻件标准 27.1%。郑建军等［22］研究了两种热处理工艺下的 GH4169 合金组织性能，结果表明：标准热处理不仅能够获得更高的室温强度，且维持了高温强度；而高强热处理可有效改善冲击韧性。
本研究揭示了热循环对GH4169合金微观组织和力学性能的部分规律，但其研究多数是针对单次热循环下的组织演变规律，而针对多次钎焊热循环作用的系统研究仍然较少，尤其是峰值温度对 δ 相和 γ″相演变的影响尚不明确。此外，多次热循环条件下晶粒尺寸的变化及其对力学性能和缺口敏感性的综合影响缺乏深入探讨。基于此，本工作以 GH4169 合金为研究对象，在 970~1040 ℃设置不同钎焊峰值温度的多次热循环处理，系统研究不同峰值温度对 δ 相和 γ″相析出行为、晶粒尺寸及其力学性能的影响规律，并分析缺口敏感性的变化趋势。其研究结果可为航空发动机构件的制造工艺优化提供理论支持。
1、实验材料与方法
1.1实验材料

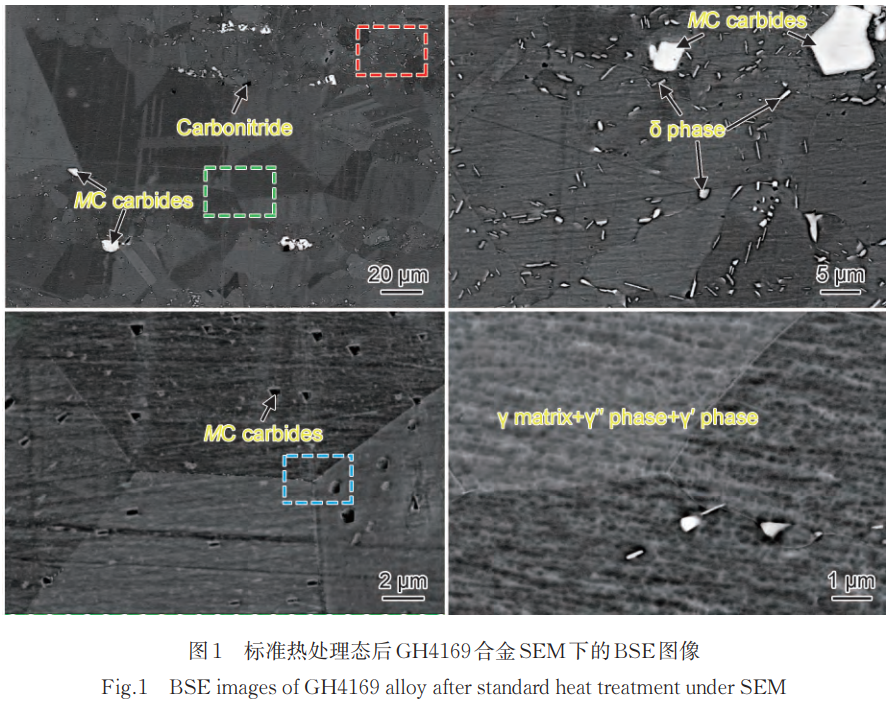

选用工业级锻态GH4169合金，其化学成分如表1所示。试件经标准热处理(970℃固溶1h,720℃保温8h以50℃/h速率冷却至620℃,再次保温8h)后,显微组织如图1所示。材料由等轴晶粒(γ基体+γ"相+γ'相)和少量MC型碳化物、碳氮化物及δ(Ni3Nb)相组成,平均晶粒尺寸为81μm,室温抗拉强度为1318 MPa,650℃抗拉强度为1103 MPa。
表1 GH4169合金化学成分(质量分数/%)
| C | Cr | Si | Cu | Mn | Mo | Ni | Ti | Al | Nb | B | Co | Fe |
| 0.0027 | 17.89 | 0.062 | 0.05 | 0.13 | 2.92 | 53.14 | 1.01 | 0.51 | 5.42 | 0.038 | 0.28 | Bal. |
1.2实验方法

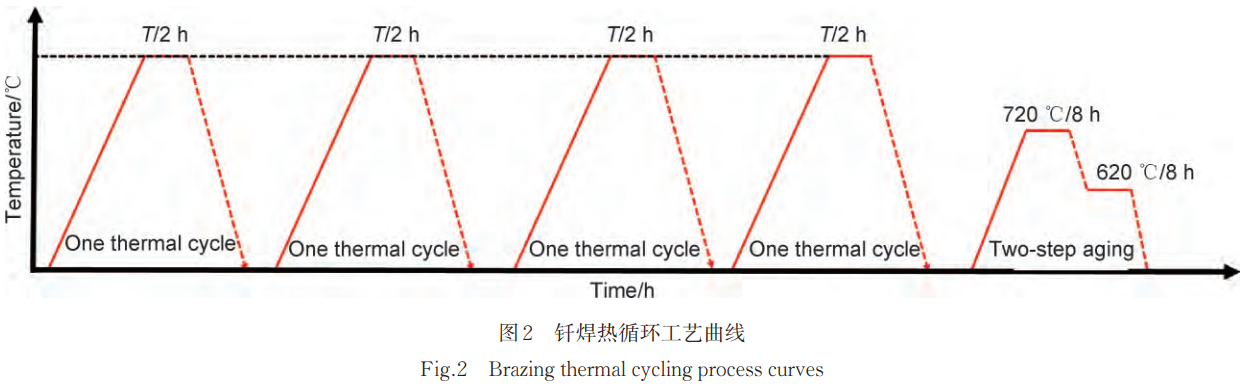

为研究钎焊峰值温度的影响，在970~1040℃钎焊热循环区间内设置不同温度。试件从室温以10℃/min升至峰值温度，保温2h后随炉冷却至300℃,完成4次循环后进行双步时效处理(720℃保温8h,以50℃/h速率冷却至620℃,保温8h后空冷),工艺曲线如图2所示。
热处理采用箱式电阻热处理炉。热处理后制备金相试样用于显微组织分析，并采用光学显微镜(OM,Leica DMi8型)和扫描电子显微镜(FEI Nova Nano SEM 450型)观察析出相和晶粒尺寸变化。
拉伸试样按GB/T2651-2022标准加工,进行室温拉伸测试;采用HR-150A型洛氏硬度计测试其硬度，加载100N;采用摆锤冲击试验机进行冲击实验，样品尺寸10mmx10mmx55mm,开U型口,室温拉伸实验、硬度实验、冲击实验均进行3次测试，取其平均值。为检测GH4169合金在高温条件下的缺口敏感性,采用常规的持久滑轨试样和缺口持久试样分开的方式进行测试。实验温度设置为650℃,加载应力为690MPa。

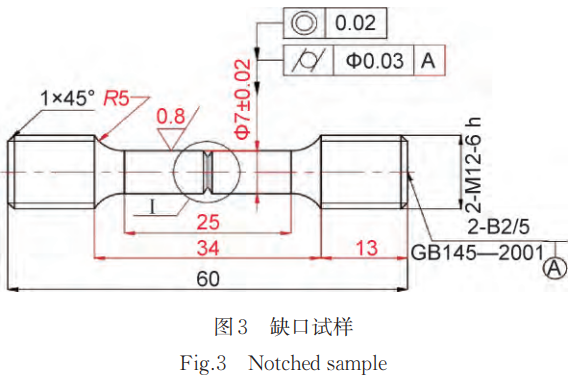

实验用的持久试样和缺口试样均根据GB/T 2039—2024标准制备。持久滑轨试样为圆柱形无缺口试样,用以测试材料在高温应力条件下的持久断裂寿命;缺口试样则在试样中部加工一个标准的半圆形缺口,缺口如图3所示,用以模拟材料在高温应力下的缺口断裂特性。
持久滑轨试样与缺口试样的测试条件相同,通过比较两种试样的持久断裂时间,计算缺口敏感性系数K来表征材料的缺口敏感性,其计算为式为:
式中: τ c 为缺口试样的断裂时间; τ r 为无缺口试样的断裂时间。
根据K值的大小,判断材料的缺口敏感性: K > 1,材料表现为缺口强化,无缺口敏感性; K ⩽ 1,材料表现为缺口敏感性增强。在实验中持久滑轨试样和缺口试样分别进行650℃/690 MPa条件下的高温持久性能测试,记录断裂时间并计算缺口敏感性系数K,以评价GH4169合金在不同热处理和热循环条件下的缺口敏感性。
2、结果与分析
2.1热循环处理对微观组织的影响
2.1.1析出相演变规律

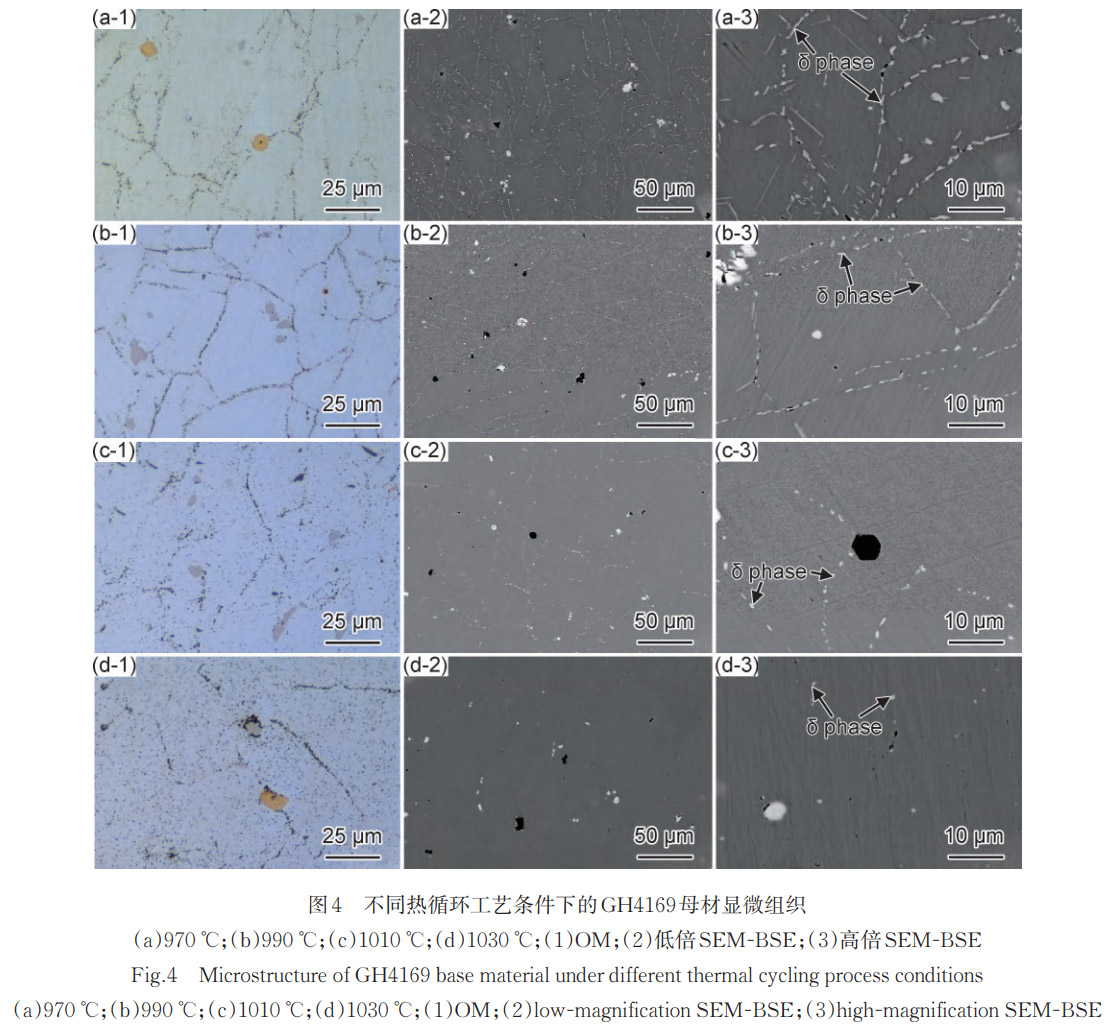

经过不同温度多次热循环后的GH4169合金显微组织如图4所示。由图可见,δ相的析出行为随多次热循环峰值温度的升高发生显著变化。
在970℃热循环条件下,多次热循环后δ相主要以针状形式大量析出于晶界。这是由于δ相的开始析出温度为700℃,析出峰值温度为930℃,开始溶解的温度为980℃,完全溶解的温度为1010℃,在此温度区间,部分γ″(Ni3Nb)相和γ′(Ni3(Al,Ti))相会发生溶解，使基体中溶质元素(主要为Nb、Ti)浓度升高，为δ相的析出提供了充足的元素来源。然而，当多次热循环峰值温度升高至990℃,δ相的析出量略有减低，同时形态表现为针状与棒状并存。这是由于在钎焊热循环温度超过了δ相的开始溶解温度，降低了δ相析出的热力学驱动力，此时母材中原始δ相发生部分溶解，使其含量下降。当多次热循环峰值温度进一步升高至1010℃时，δ相的析出量进一步下降，且由棒状转变为颗粒状。其原因在于:随着温度接近δ相的固溶温度，其析出的热力学驱动力逐渐减弱，部分δ相开始溶解。此外，δ相形态改变过程中会释放出更多Nb元素，导致基体中溶质浓度进一步增加，为随后的时效处理过程中γ″相的析出和长大提供了条件。在1030℃条件下，不仅晶界处δ相的析出量大幅减少,而且δ相在晶内也以颗粒状形式出现，这表明高温热循环已显著改变δ相的析出行为。
综上所述，δ相的析出量随多次热循环峰值温度的升高呈现逐渐降低的变化趋势，形态由针状→棒状→颗粒状转变，在970℃时达到析出量峰值。这一析出行为的演变规律表明:δ相的析出对晶界稳定性和基体Nb浓度的调控具有重要作用,同时对GH4169合金的力学性能产生重要影响。
2.1.2晶粒尺寸变化

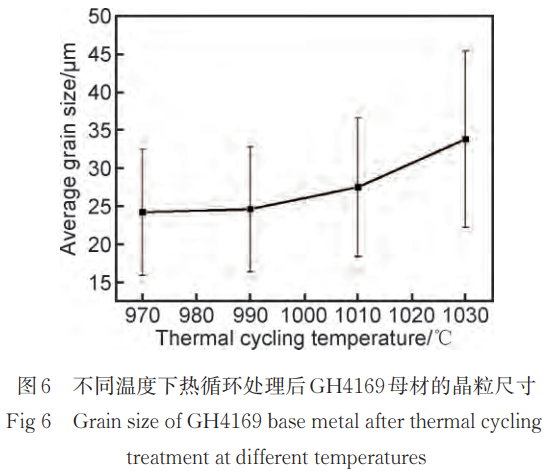

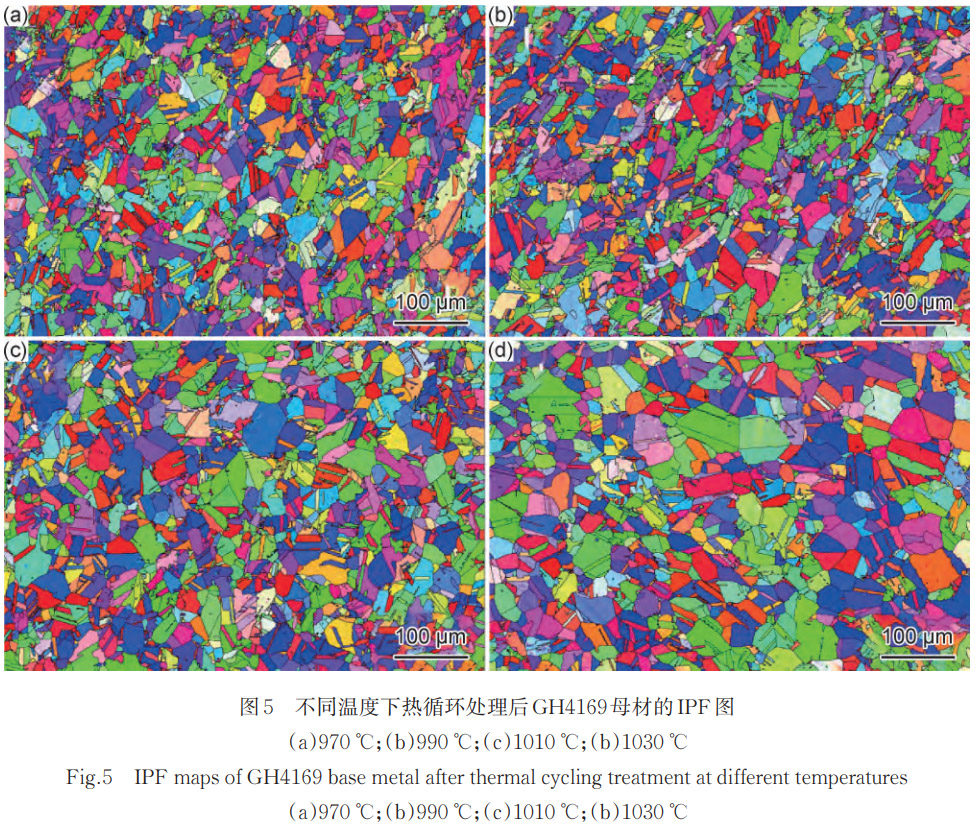

为确定不同热循环下GH4169母材在晶粒尺寸上的差异性，采用EBSD表征其IPF图如图5所示，并对平均晶粒尺寸进行统计，结果如图6所示。由图5和图6可知在970~1010℃峰值温度内热循环处理时，晶粒尺寸未发生显著变化，这主要有两个原因，一是由于在这个温度范围内，合金中的原子扩散速率相对较低，这可能导致晶粒生长速率较低。二是由于晶界处的δ相具有钉扎晶界的作用,大量细小的针状δ相在晶界处析出，提高晶粒的稳定性。
而随着热循环峰值温度超过1010℃后，GH4169合金的晶粒尺寸显著增加，主要有四方面原因:(1)原子扩散速率因素，在高温下热循环处理显著增加了晶界的迁移速率，加速了晶粒的长大过程;(2)热循环处理通过多次加热和冷却，导致热应力和内能增大，增加了晶粒长大的热力学驱动力，促使晶界迁移速率加快;(3)δ相在接近固溶温度时析出量降低，弱化了钉扎晶界作用;(4)热循环处理过程中，γ″相和γ′相的溶解释放了大量固溶元素，这些元素的再分配促进了晶粒长大。
2.2力学性能分析
2.2.1硬度分析

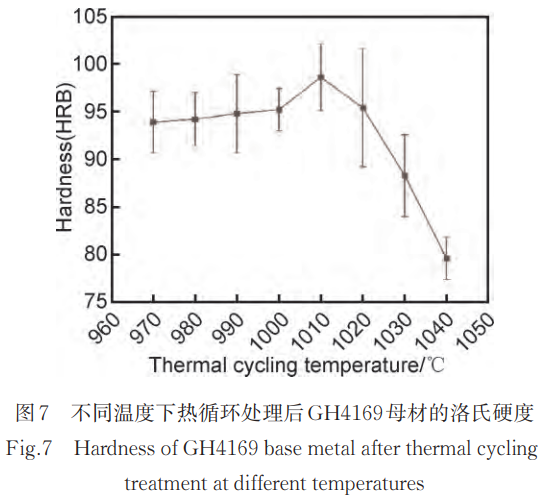

对不同温度热循环下的GH4169合金进行洛氏硬度测试，结果如图7所示。可知在970~1010℃范围内，GH4169合金的硬度随热循环温度提高而增加，在1010℃达到峰值，这是由于较低热循环温度(970~980℃)时，针状δ相在晶界大量析出，部分Nb元素被δ相所消耗，使得基体中可用于析出强化相(γ″、γ′)的Nb、Ti含量相对不足，γ″、γ′在时效阶段的析出相对较少，因此具有较低的硬度;而当热循环温度在990~1010℃之间时，部分针状δ相溶解，释放出更多Nb、Ti溶入基体，促进γ″、γ′强化相在两步时效中的析出，从而使硬度明显提高;之后随着热循环温度继续增加,硬度显著降低，这是由于虽然δ相几乎完全溶解，γ″、γ′强化相最大程度地析出，但同时晶粒显著长大，使合金的“细晶强化”作用降低，导致GH4169合金的硬度显著降低。
2.2.2室温冲击韧性分析

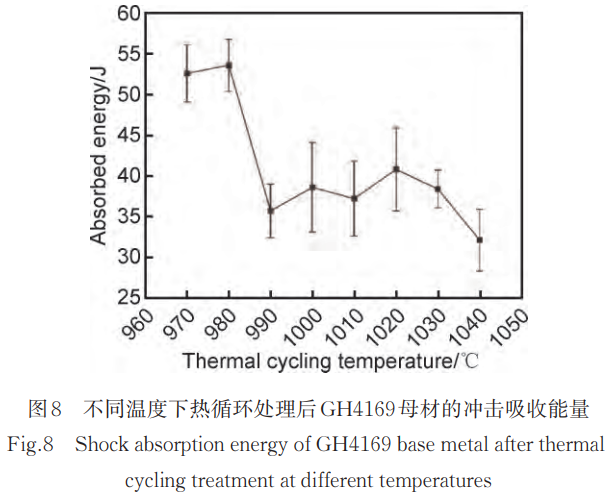

对不同温度热循环下的GH4169合金进行室温冲击韧性测试，结果如图8所示。由图可知，在970~990℃温度范围内，GH4169合金的硬度随热循环温度提高而降低，这是由于δ相形态由针状向棒状转变，导致更多微孔形核源，并且在棒状δ相周围会形成贫γ″相析出区，沿晶δ相析出会形成无强化相析出带，从而成为裂纹的扩展路径;随着热循环温度继续升高，在990~1010℃范围内，δ相的大量溶解，使得无强化相析出带消失，从而提高了合金的冲击韧性;但随着温度继续升高，晶粒尺寸增加，使得合金的冲击韧性继续降低。
2.2.3拉伸性能

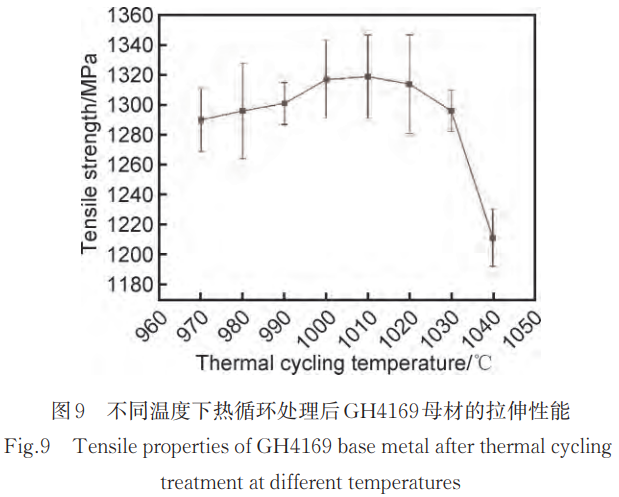

不同温度下热循环处理后GH4169母材的拉伸性能如图9所示，由图可见抗拉强度随着热循环温度的升高先增加后降低，并在1010℃时达到峰值。这一现象主要归因于钎焊热循环温度对合金强化相的析出行为和晶粒尺寸的综合影响。在较低的热循环温度(970℃)下,δ相(Ni3Nb)在晶界处大量析出,起到钉扎晶界的作用，抑制了晶粒长大。然而，这也导致了基体中Nb等合金元素的固溶度不足，限制了在随后的时效处理中γ″(Ni3Nb)和γ′(Ni3(Al,Ti))强化相的充分析出，因而强化效果有限。随着热循环温度升高至1010℃,δ相逐渐溶解，更多的Nb和Ti元素固溶进入基体，在时效过程中能够析出更多、更细小、分布更均匀的γ″和γ′相,这些强化相有效地阻碍了位错运动，显著提高了合金的抗拉强度。同时，在此温度范围内，晶粒尺寸尚未发生显著增大，晶界强化作用仍然存在，进一步提升了材料的强度。然而，当钎焊热循环温度继续升高至1030℃时,δ相完全溶解,虽然强化相的析出达到最大，但过高的钎焊热循环温度导致晶粒显著长大，晶界面积减少，晶界强化作用下降。此外，晶粒粗化可能引起应力集中区域减少，位错源减少，降低了材料的加工硬化能力和塑性，使抗拉强度反而下降。综上所述，GH4169合金抗拉强度随固溶温度的变化是δ相溶解、强化相析出和晶粒尺寸三者相互作用的结果，在1010℃时达到最佳平衡，形成了最优的微观组织，使得抗拉强度达到峰值。
2.2.4持久性能及缺口敏感性分析

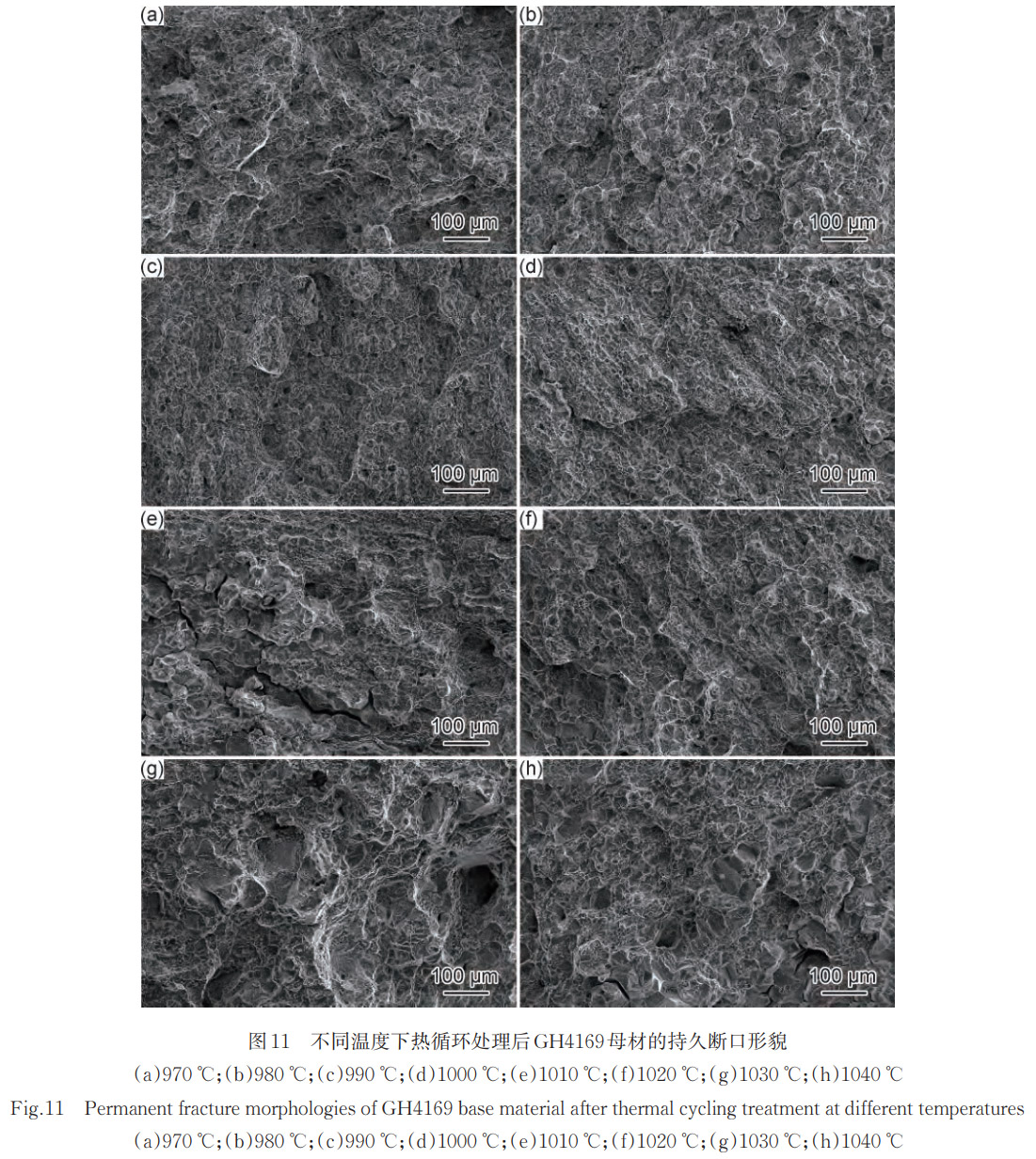

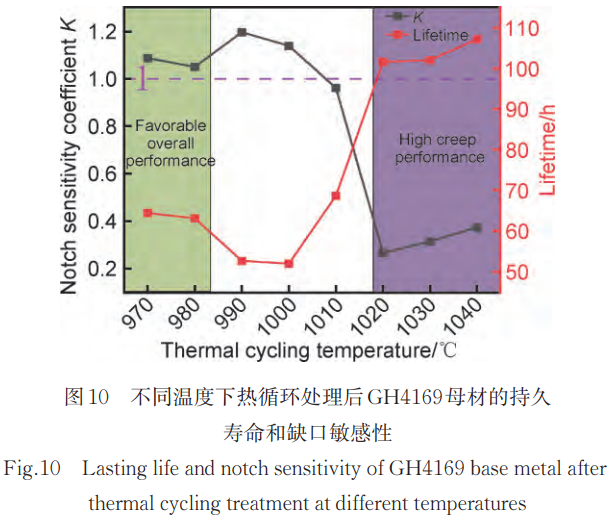

不同温度下热循环处理后GH4169合金进行650℃/690MPa持久性能测试和持久缺口敏感性测试,结果如图10所示。发现其持久寿命随着钎焊热循环温度的升高先降低后升高，在990℃至1000℃之间达到最低值;在1000℃以下，合金无缺口敏感性，但当热循环温度超过1000℃后，缺口敏感性显著增强。持久性能和缺口敏感性的变化规律主要是由于GH4169合金的微观组织改变导致持久测试时合金的失效机制发生改变，图11给出了对应的持久断口形貌。
在970~1000℃温度区间内，断口多表现出韧窝特征，但韧窝的纵深与尺寸也随着热循环温度升高而逐渐降低，这也对应了该温度段的GH4169合金持久性能呈现逐渐降低，其主要原因有两点:首先，在该温度段下晶粒尺寸较细，并且未发生明显粗化，较高的细晶比例使得晶界未得到有效稳定或未能很好地强化，在高温下更易发生晶界滑动、微孔洞沿晶界聚集长大，导致材料持久寿命下降，此外，当钎焊热循环温度升高至990~1000℃时，δ相的形态发生变化，部分δ相由针状转变为棒状，而棒状δ相会促进微孔形核，从而降低韧窝的纵深与尺寸，导致材料的持久寿命下降。由于晶界处仍然存在大量的针状δ相,使得GH4169合金仍保持较低缺口敏感性。随着热循环温度进一步提高至1020℃以上时，GH4169合金持久断口逐渐由晶间断裂转变为“部分晶间断裂+剪切穿晶”并存的形式，但GH4169合金的持久性能大幅度提升。其主要原因有两点:首先由于δ相的大量溶解，导致合金元素如Nb和Ti充分固溶。在随后的两步时效处理中，细小的γ″和γ′强化相的析出并最大程度地保留在基体内;其次缺少针状δ相在晶界处发生钉扎,晶粒尺寸大幅度提升,较粗的晶粒在高温下更有利于抑制晶界滑动，从而减缓蠕变变形速率。而针状δ相的完全溶解和晶粒长大，也使得GH4169母材的缺口敏感性大幅度提升，材料在缺口处更容易发生蠕变损伤和断裂。
由此可见，采用较高热循环温度可显著改善合金的蠕变寿命，但需权衡由此带来的缺口敏感性提升。若工程应用对缺口敏感性要求较高，在制定钎焊工艺时，可考虑使用970~980℃范围进行钎焊，以兼顾蠕变性能与安全裕度;若更注重持久寿命，则可选择1010℃左右的钎焊温度，以获得强度与持久性能的最佳平衡。
3、结论
(1)δ相的析出量随热循环温度的升高呈现逐渐降低的变化趋势，形态由针状转变为棒状后再转变为颗粒状;在970~1010℃范围内，晶粒尺寸变化不显著，当热循环温度超过1020℃后，晶粒显著长大。
(2)GH4169合金的抗拉强度和硬度均随着热循环温度的升高先增加后降低，并在1010℃时达到峰值，这是由于该温度热循环下δ相的适量溶解使得晶粒尺寸变化不大，而γ″和γ′强化相更加充分地析出。
(3)GH4169合金的室温冲击韧性在不同的热循环范围具有不同的变化趋势,970~990℃范围内随温度升高而降低，这是由于δ相的部分形态由针状转变为棒状导致的;990~1010℃范围内随着温度升高而增加，是由于δ相溶解，无强化相析出带消失导致的，而继续增加热循环温度导致冲击韧性下降是由于晶粒尺寸长大。
(4)GH4169合金的持久寿命随热循环温度的升高先降低后增加，在990~1000℃范围内达到最低点，这是由δ相的部分形态由针状转变为棒状所导致的。当温度进一步升高至1020℃以上时，γ″强化相的最大程度析出和晶粒长大显著改善蠕变性能，但针状δ相含量大幅度降低导致缺口敏感性增强。
(5)为获得最佳的综合性能，建议在1010℃进行钎焊热循环处理，可实现力学性能与持久性能的平衡。在对缺口敏感性要求较高的服役环境中，应选择970~980℃的钎焊温度，以降低蠕变敏感性。
参考文献
[1]ZHANG M,MA C C,XUE C,et al.Effect of precipitate phases and grain size on mechanical properties of Inconel 718 superalloy after various heat treatments[J].Rare Metal Materials and Engineering,2024,53(8):2131-2136.
[2]JIANG S Y,SUN D,ZHANG Y Q,et al.Influence of heat treatment on microstructures and mechanical properties of NiCuCrMoTiAlNb nickel-based alloy[J].Metals,2018,8(4):217.
[3]XIA T,XIE Y H,YANG C,et al.Strengthening effects and thermal stability of the ultrafine grained microstructure of a nickel base superalloy at room and elevated temperatures[J].Materials Characterization,2018,145:362-370.
[4] NGO-DINH B N,BAKER M.Effects of alloying on the interface energy of the γ″-phase in nickel-based superalloys[J].Metallurgical and Materials Transactions A,2023,54(5):1857-1861.
[5]DU J H,LU D,DENG Q.Effect of heat treatment on microstructure and mechanical properties of GH4169 superalloy[J]. Rare Metal Materials and Engineering,2014,43(8):1830-1834.
[6]KENNEDY R L.Allvac 718Plus,superalloy for the next forty years[J]Superalloys,2005,718,625-706.
[7]刘永长，张宏军，郭倩颖，等.Inconel718变形高温合金热加工组织演溆敕⒄骨魇芠J].金属学报,2018,54(11):1653-1664.
LIU Y C,ZHANG H J,GUO Q Y,et al.Microstructure evolution of inconel 718 superalloy during hot working and its recent development tendency[J].Acta Metallurgica Sinica,2018,54(11):1653-1664.
[8]XIAO G F,XIA Q X,ZHANG Y L,et al.Manufacturing of Ni-based superalloy thin-walled components by complex strain-path spinning combined with solution heat treatment[J].The International Journal of Advanced Manufacturing Technology,2021,117(1):199-215.
[9]CHEN J T,LU J X,CAI W,et al.In-situ study of adjacent grains slip transfer of Inconel 718 during tensile process at high temperature[J].International Journal of Plasticity,2023,163:103554.
[10] HAN D W,YU L X,LIU F,et al.Effect of heat treatment on the microstructure and mechanical properties of the modified 718 alloy[J].Acta Metallurgica Sinica(English Letters),2018,31(11):1224-1232.
[11] LIU T,CHENG X N,LUO R,et al.Plastic thermal deformation behavior and microstructure evolution of solid solution strengthened Ni-based superalloy[J].Materials Science and Engineering:A,2021,819:141533.
[12]WANG J G,LIU D,DING X,et al.Microstructure heredity of inconel 718 nickel-based superalloy during preheating and following deformation[J].Crystals,2020,10(4):303.
[13] AHMAD N,GHIAASIAAN R,GRADL P R,et al.Revealing deformation mechanisms in additively manufactured Alloy 718:cryogenic to elevated temperatures[J].Materials Science and Engineering:A,2022,849:143528.
[14]RAN R,WANG Y,ZHANG Y X,et al.Alleviating segregation and enhancing tensile properties of Inconel 718 superalloy by twin-roll casting and two-stage cold rolling[J].Journal of Materials Research and Technology,2022,20:1216-1225.
[15]HUANG R S,SUN Y A,XING L L,et al.Effect of gradient microstructure pinned byδ phase on elevated temperature performances of GH4169[J].Materials Science and Engineering:A,2020,774:138913.
[16] YADAV P C,SAHU S,SUBRAMANIAM A,et al.Effect of heat-treatment on microstructural evolution and mechanical behaviour of severely deformed Inconel 718[J].Materials Science and Engineering:A,2018,715:295-306.
[17] ZHANG C, YU L M, WANG H. Kinetic analysis for high-temperature coarsening of γ″ phase in Ni-based superalloy GH4169[J].Materials,2019,12(13):2096.
[18]RAN R,WANG Y,ZHANG Y X,et al.Two-stage annealing treatment to uniformly refine the microstructure, tailorδ precipitates and improve tensile properties of Inconel 718 alloy[J].Journal of Alloys and Compounds,2022,927:166820.
[19]LIU A Q,ZHAO F,HUANG W S,et al.Effect of aging temperature on precipitates evolution and mechanical properties of GH4169 superalloy[J].Crystals,2023,13(6):964.
[20]CALIARI F R,CANDIOTO K C G,COUTO A A,et al.Effect of double aging heat treatment on the short-term creep behavior of the inconel 718[J].Journal of Materials Engineering and Performance,2016,25(6):2307-2317.
[21]卞宏友,赵翔鹏,杨光,等.す獬粱薷碐H4169合金热处理的组织及性能[J].中国激光,2015,42(12):1206001.
BIAN H Y,ZHAO X P,YANG G,et al.Microstructure and properties of heat treatment GH4169 alloy by laser deposition repair[J].Chinese Journal of Lasers,2015,42(12):1206001.
[22]郑建军，张涛，乔欣.热处理工艺对GH4169高温合金组织与力学性能的影响[J].热加工工艺,2024,53(18):52-55.
ZHENG J J,ZHANG T,QIAO X.Effects of heat treatment process on microstructure and mechanical properties of GH4169 superalloy[J].Hot Working Technology,2024,53(18):52-55.
[23]申佳林,韦贤毅,徐平伟,等.δ相对GH4169合金强韧性的影响规律[J].稀有金属材料与工程,2019,48(5):1467-1475.
SHEN J L, WEI X Y, XU P W,et al.Influence of δ phase on strength and toughness of GH4169 alloy[J].Rare Metal Materials and Engineering,2019,48(5):1467-1475.
[24]NING Y Q,HUANG S B,FU M W,et al.Microstructural characterization, formation mechanism and fracture behavior of the needleδ phase in Fe-Ni-Cr type superalloys with high Nb content[J].Materials Characterization,2015,109:36-42.
[25]韦康，张勇，王涛，等.GH4169合金晶粒尺寸与持久性能的关联性[J].航空材料学报,2020,40(1):93-99.
WEI K,ZHANG Y,WANG T,et al.Investigations on correlation between grain size and stress rupture property of GH4169 alloy[J].Journal of Aeronautical Materials,2020,40(1):93-99.
[26]蔡大勇,张伟红,刘文昌,等.Inconel718合金中δ相溶解动力学及对缺口敏感性的影响[J].有色金属,2003,55(1):4-7.
CAI D Y,ZHANG W H,LIU W C,et al.Dissolution kinetics of δ phase and effect on notch sensitivity of Inconel 718[J].Nonferrous Metals,2003,55(1):4-7.
[27]李胡燕.GH4169镍基高温合金的组织和性能研究[D].上海:东华大学,2014.
LI H Y.Study of microstructures and properties of GH4169 superalloy[D].Shanghai:Donghua University,2014.
