发布日期：2026-4-24 17:12:15
钛合金凭其强度大、耐腐蚀性能好、生物相容性优良等特点，在航空航天、国防军工以及生物医疗领域的高端制造装备中得到广泛应用。其中以TC4(Ti-6Al-4V)合金为代表的α+β型双相钛合金的综合性能与其微观组织形态有着密切的关系。TC4-DT钛合金以TC4合金为基础，经过对间隙元素的严格把控发展而成，是一种中强损伤容限型的钛合金，可满足现代航空结构件对高可靠性、长寿命以及抗冲击损伤能力强的高标准需求4。钛合金等轴组织、双态组织及片层组织等微观组织对其力学性能起到了决定性的影响，这三种微观组织的获得取决于热加工工艺，尤其是热处理和锻造工艺的精准控制[5-7]。热处理可以通过改变相的组成、形态、尺寸和分布调节材料强度、塑性、韧性及疲劳特性;而锻造工艺则会直接影响材料的晶粒尺寸、流线组织和缺陷状态[8-10]。尽管已有大量研究关注热处理对钛合金常规静态力学性能的影响，但对于其在高速冲击等极端服役条件下的动态力学行为系统性研究仍相对缺乏[11]。在此基础上，通过不同热处理工艺获得的四种典型微观组织对TC4-DT钛合金性能的影响，以期为该合金用于防护结构提供可靠的资料支持与理论依据。
1、试验部分
1.1试验材料
本试验材料为真空自耗电弧炉3次熔炼的TC4-DT钛合金，化学成分为Ti-6Al-4V,相变点为(980±10)℃,是一种在Ti-6Al-4V基础上开发的中强损伤容限、低间隙钛合金。合金中各元素含量如表1所示。
1.2热处理工艺设计
为研究不同热处理工艺对TC4-DT钛合金力学性能和抗弹性能的影响，本研究设计4种不同的热处理工艺，以分别获得双态组织等轴组织和片层组织。具体热处理工艺及对应的微观组织如表2所示。
(1)双态组织
1:在α+β两相区加热至900℃,保温1h后空冷(AC),随后在600℃时效4h空冷,通过保留部分初生α相，同时通过时效处理析出次生α相，形成双态组织。
2:在接近β相变点的温度925℃保温1h后炉冷(FC),随后在600℃时效4h空冷,利用更为缓慢的冷却速度获得更均匀的双态组织。
(2)等轴组织
3:在α+β两相区加热至900℃,保温6h后缓慢炉冷(SFC),促使α相充分等轴化,形成等轴组织[14-15]。
(3)片层组织
4:在β相区加热至1000℃,保温1h后炉冷(FC)，使合金完全转变为β相,冷却过程中β相析出片层状a相,形成片层组织。
表1 TC4-DT钛合金化学成分
Tab.1 Chemical composition of TC4-DT titanium alloy%
| 元素 | 含量/% |
| Ti | 余量 |
| Al | 5.5~6.5 |
| V | 3.5~4.5 |
| Fe | ≤0.25 |
| O | ≤0.15 |
| C | ≤0.08 |
| N | ≤0.05 |
| H | ≤0.0125 |
| 稀土元素 | 0.026 |
| Mg | 0.038 |
表2热处理工艺和微观组织
Tab.2 Heat treatment process and microstructure
| 试样编号 | 热处理制度 | 微观组织 |
| #1 | 900℃/1h/AC+600℃/4h/AC | 双态组织 |
| #2 | 925℃/1h/FC+600℃/4h/AC | 双态组织 |
| #3 | 900℃/6h/SFC | 等轴组织 |
| #4 | 1 000℃/1 h/FC | 片层组织 |
1.3力学性能试验
1.3.1静态力学性能
在室温下，使用万能材料试验机，以0.001s-1的应变率进行静态力学性能试验。其中，拉伸试样规格为Φ5mm25mm,压缩试样规格为Φ8mm12mm。
1.3.2动态力学性能
采用规格Φ5mm5mm圆柱体试样，利用气枪加载的分离式霍普金森压杆装置,以200mm的子弹长度200mm、14.5mm的波导杆直径，对其进行动态力学性能测试。
1.3.3绝热剪切敏感性
利用分离式霍普金森压杆装置，对帽形试样进行强迫剪切测试，记录试样的承载时间。
2、结果与分析
2.1静态力学性能
TC4-DT四种组织的静态力学性能如表3所示。
由表3可知,不同微观组织的TC4-DT钛合金的静态力学性能差异显著。双态组织中的试样#1具有更优异的抗拉强度和屈服强度，而试样#2的炉冷工艺使得其组织更均匀，塑性性能更佳。等轴组织试样#3在所有试样中的塑性性能最好，片层组织试样#4的强度和硬度介于双态组织和等轴组织之间,且塑性最差。
表3 TC4-DT 4种组织的静态力学性能
Tab.3 Static mechanical properties of TC4-DT four kinds of structures
| 试样 编号 | 抗拉强度 /MPa | 屈服强度 /MPa | 伸长率 /Pct | 断面收缩 率/Pct | 抗压强度 /MPa | 硬度 /HRC |
| #1 | 1150 | 980 | 14.5 | 40.2 | 1250 | 38.5 |
| #2 | 1100 | 950 | 16.0 | 45.0 | 1200 | 37.8 |
| #3 | 1050 | 900 | 18.0 | 50.5 | 1150 | 35.0 |
| #4 | 1080 | 920 | 12.0 | 30.0 | 1180 | 36.5 |
2.2动态力学性能
2.2.1动态抗压强度

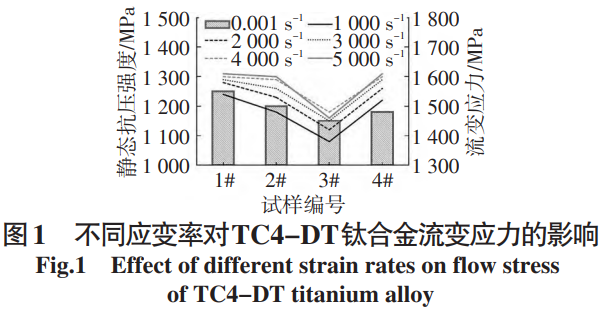

不同应变率对TC4-DT钛合金流变应力的影响如图1所示。
由图1可知,TC4-DT钛合金的动态抗压强度表现出显著的应变率强化效应和组织依赖,所有组织的流变应力均随应变率的升高而显著增加，其中双态组织中的两相结构能更有效地阻碍位错运动,双态组织试样#1在高应变率下具有最优的抗变形能力。
2.2.2动态塑性变形性能

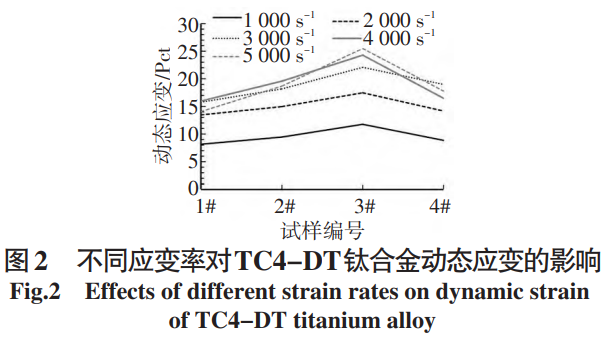

不同应变率对TC4-DT钛合金动态应变的影响如图2所示。
由图2可知,TC4-DT钛合金在不同应变率下的动态应变表现出显著的微观组织依赖性,且随应变率的变化呈现非线性特征。具体来看，等轴组织试样#3始终表现出最优的动态塑性,动态应变值最高,且其应变率强化效应显著，从1000s−1到5000s−1,动态应变提升幅度达116%。TC4-DT钛合金的动态应变行为受初生α相形态和界面密度共同调控，等轴组织因均匀变形能力成为抗动态断裂最优选，而片层组织的高应变率不稳定性需在装甲应用中规避。
2.2.3抗冲击性能

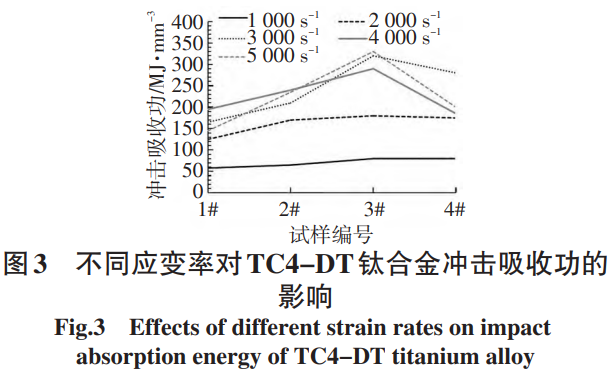

不同应变率对TC4-DT钛合金冲击吸收功的影响如图3所示。
由图3可知,等轴组织试样#3在整个应变率范围内均吸收的能量最多，在5000s-1时的冲击吸收功高达330MJ/m3。此外，试样#2和试样#3也展现了较高的能量吸收值，片层组织试样#4的能量吸收能力则较弱。
2.3绝热剪切敏感性
不同加载条件对TC4-DT钛合金承载时间的影响如表4所示。
由表4可知，片层组织试样#4的承载时间最短，表现出最高的绝热剪切敏感性，这是因为其片层结构为剪切带的快速扩展提供了连续路径。相比之下，等轴组织试样#3的承载时间最长,抗绝热剪切能力最强，其均匀的等轴晶粒能有效阻碍剪切带的形成和传播。双态组织试样#1和试样#2的敏感性则介于二者之间，且组织更均匀的#2试样承载时间略长，敏感性略低。这表明，细化、均匀化的组织是提高钛合金抗绝热剪切损伤能力的关键。
表4不同加载条件对TC4-DT钛合金承载时间的影响
Tab.4 Effect of different loading conditions on the load-bearing time of TC4-DT titanium alloy
| 试样编号 | 18 m/s | 21m/s | 24 m/s |
| #1 | 80 | 30 | 28 |
| #2 | 80 | 38 | 33 |
| #3 | 80 | 47 | 35 |
| #4 | 80 | 44 | 34 |
3、结语
综上,本研究通过不同热处理工艺,对比分析了4种双态组织等轴组织和片层组织对TC4-DT钛合金动静态力学性能的影响,结论如下:
(1)不同组织静态力学性能差异较大，其中等轴组织试样#3塑性性能最佳,而双态组织试样#1的强度和屈服强度最高;
(2)在动态力学性能方面，双态组织试样#1的动态抗压强度最高，而等轴组织试样#3动态塑性最佳;
(3)在绝热剪切敏感性方面，双态组织试样#1的承载时间最短，绝热剪切敏感性最高，而等轴组织试样#3的承载时间最长，抗绝热剪切能力最强。
综上所述，热处理所得微观组织对TC4-DT钛合金的力学性能影响显著，在实际应用时需根据服役条件对性能的侧重来调控热处理工艺，以实现材料性能的最佳匹配。
参考文献
[1]彭嘉豪，孙前江，周建伟，等.TC4-DT钛合金高温热变形及加工[J].中国有色金属学报,2022,32(4):994-1003.
[2]孙超.基于体育器械的钛合金超塑性变形试验分析[J].粘接,2021,46(5):68-71.
[3]郭娜,张俊庭,张海丽,等.热处理工艺对激光增材制造TC4钛合金次生α相的影响[J].轨道交通材料,2024,3(6):56-60.
[4]张伟.热处理工艺对钛合金微观组织及高温蠕变性能的影响[J].冶金与材料,2024,44(11):23-25.
[5]江旭来，王勇军，张立新.TC4和TC4-DT钛合金耐久性及损伤容限性能对比研究[J].飞机设计,2024,44(5):12-17.
[6]韩飞孝,孙小平,楼美琪,等.轧制和热处理工艺对TC4钛合金棒材超声声速的影响[J].钛工业进展,2023,40(6):16-21.
[7]霍进良,蔡瑛,佟海生,等.新型TC4钛合金材料热处理工艺研究[J].新技术新工艺,2023(11):64-69.
[8]曹宁,李金泉.Ti-6Al-4V动态力学性能与本构关系研究[J].工具技术,2023,57(8):37-41.
[9]兰宝山.锻造工艺和热处理工艺对TC4-DT合金锻件组织性能影响[J].锻造与冲压,2023(11):67-71.
[10]吴建,刘磊.Ti6Al4V钛合金不同热处理方法的试验与复合材料力学性能分析[J].粘接,2022,49(9):119-123.
[11]刘涛，柏威，吴乔国，等.热处理对TC4钛合金动态力学性能和微观组织的影响[J].应用力学学报,2023,40(4):805-813.
[12]张明玉，运新兵，伏洪旺.不同热处理工艺对TC10钛合金组织及性能的影响[J].塑性工程学报,2021,28(12):237-245.
[13]何逸凡，陈东高，张龙，等.TC4钛合金MIG焊接头热处理后组织性能研究[J].钢铁钒钛,2021,42(6):164-170.
[14]高潘，曾卫东，张传臣，等.热处理对TC4-DT/TC21钛合金线性摩擦焊接头组织和性能的影响[J].航空科学技术,2021,32(9):50-56.
（注，原文标题：探究热处理锻造工艺对金属材料工装力学性能的影响_吴富强）
tag标签:TC4钛合金,微观组织,TC4-DT钛合金,静态力学性能
