高温合金作为航空发动机核心材料，其加工性能直接决定零部件质量和生产成本[1] 。研究发现，通过精确调控热处理工艺参数（如固溶温度和时间），可显著改善镍基合金的切削加工性，这主要归因于γ'相的熔解-析出行为对材料微观组织和力学性能的影响[2,3] 。本课题以GH4169为研究对象，采用多尺度实验方法，系统分析热处理全流程参数协同作用机制，建立工艺-性能-加工性定量关系模型，为解决航空难加工材料的高效精密制造提供理论依据。该研究对优化航空部件制造工艺、降低生产成本具有重要实践价值。
1、理论基础
1.1高温合金材料学基础

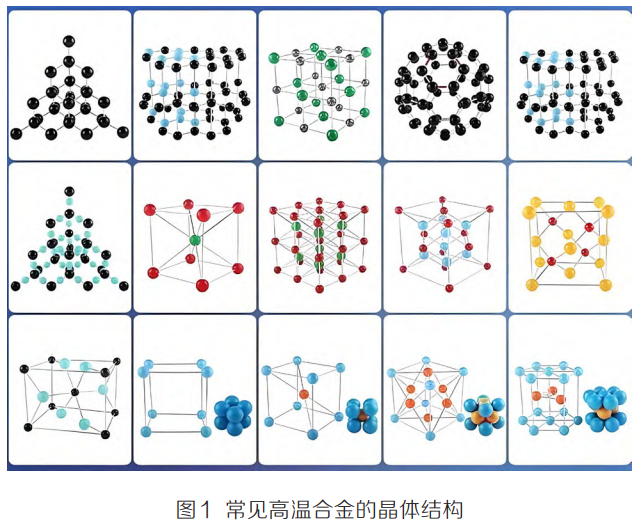

高温合金的核心强化机理源于其特殊的γ/γ ′双相纳米结构。面心立方基体(γ相)中弥散分布着有序超晶格结构的γ ′相(Ni3Al/Ti)，这种微观构造通过沉淀强化机制显著提升材料高温强度。当温度升高时，y'相能有效钉扎位错运动，其尺寸分布和体积分数直接影响材料的蠕变抗性和持久强度。合金性能的优化本质上是通过精确控制热处理工艺来调控沉淀相的析出动力学实现。
1.2热处理基本原理
高温合金热处理包含三大核心工艺。固溶处理需精准控制略高于γ'相熔解温度的热处理窗口，使合金元素充分扩散至基体，同时消除加工应力;时效过程中温度-时间的精确配比决定了析出相的形貌特征一低温时效获得纳米级强化相，高温处理则形成微米级析出网络;退火工艺通过亚固溶温度的热循环，既可消除残余应力又能调控晶粒尺寸，其中等温退火对加工硬化组织的改善效果尤为显著。
1.3数控加工性能评价指标
切削力是衡量加工性能的首要指标，反映了材料抵抗切削变形的能力。较小的切削力意味着更好的加工性能。刀具磨损直接影响加工精度和效率，主要包括前刀面磨损和后刀面磨损两种形式，通过测量磨损带宽度来定量评估。表面质量包括表面粗糙度、残余应力和微观组织变化等多个方面。良好的表面质量表现为较低的粗糙度、均匀的残余应力分布和较小的加工变质层。加工效率则综合考量材料去除率、刀具寿命和加工精度等因素，是评价工艺经济性的重要依据。
2、实验材料与方法
2.1实验材料
本研究选用典型的镍基高温合金GH4169作为实验材料，其主要化学成分如表1所示。该合金在固溶态具有较好的塑性，经过时效处理后能够获得优异的综合性能。实验材料初始状态为热轧棒材，经过标准热处理后获得均匀的等轴晶组织，平均晶粒尺寸为30~50μm。材料初始硬度为HRC28，抗拉强度为980MPa。
表1 GH4169高温合金主要化学成分(wt.%)
| 元素 | Ni | Cr | Fe | Nb | Mo | Ti | Al | C | 其他 |
| 含量 | 52.5 | 19.0 | 余量 | 5.1 | 3.0 | 0.9 | 0.5 | 0.04 | ≤0.5 |
2.2热处理工艺设计
本实验设计了三个热处理方案进行对比研究:
方案A:1050℃固溶处理1小时，空冷+720℃时效8小时，炉冷。
方案B:1120℃固溶处理1小时，油冷+650℃时效16小时，空冷。
方案C:1180℃固溶处理0.5小时，水冷+620℃时效24小时，空冷。
为研究冷却方式的影响，在1120℃固溶温度下设置了三种冷却方式对比实验:空冷(冷却速率约50℃/min)，油冷(冷却速率约200℃/min)，水冷(冷却速率约500℃/min)。
2.3数控加工实验方案
实验采用五轴立式加工中心进行数控铣削试验，主要参数配置如下:机床DMU80monoBLOCK，刀具为硬质合金涂层立铣刀，直径10mm，切削参数主轴转速800rpm，进给速度0.1mm/齿，切削深度0.5mm，切削宽度6mm。
测量与表征方法包括:力学性能测试使用洛氏硬度计测试硬度，万能试验机测试拉伸性能。微观组织分析采用金相显微镜、扫描电镜观察组织形貌。加工性能测试使用测力仪记录切削力，白光干涉仪测量表面粗糙度。刀具磨损评估采用体视显微镜测量后刀面磨损带宽度。所有测试均在标准实验环境下进行，每个参数组合重复3次实验以保证数据可靠性。通过正交试验设计优化工艺参数，采用极差分析和方差分析评估各因素的影响程度。
3、结果与分析
3.1热处理对显微组织的影响
晶粒尺寸变化分析表明，随着固溶温度升高，材料发生了明显的晶粒长大现象。在1050℃处理时平均晶粒尺寸为45μm，1120℃时增大至65μm，而1180℃处理后的晶粒尺寸达到95μm。时效时间对晶粒尺寸影响较小，但显著改变了晶界形态。通过电子背散射衍射(EBSD)分析发现，1120℃处理的样品具有更均匀的晶粒尺寸分布。
图1 晶粒尺寸与固溶温度关系
析出相演变过程通过透射电镜观察发现，γ'相尺寸与分布呈现明显的工艺依赖性。1050℃处理的样品中γ'相平均尺寸为35nm，呈现球状均匀分布;1120℃处理的析出相增大至50nm，开始出现少量不规则形态;1180℃处理的样品中出现100nm以上的粗大析出相，并且分布不均匀。时效时间延长导致析出相粗化，但提高了分布的均匀性。
图2 γ'相TEM照片
位错结构分析显示，不同冷却方式产生了显著差异。空冷样品中位错密度较低，呈随机分布;油冷样品具有中等位错密度，形成位错缠结结构;水冷样品则表现出最高的位错密度，形成了明显的位错胞结构。这种位错结构的差异直接影响后续的机械加工性能。
3.2热处理对力学性能的影响
硬度测试结果表明，材料硬度随固溶温度升高呈先升高后降低的趋势。1120℃处理的样品获得最高硬度值HRC42，比1050℃和1180℃处理的样品分别高出15%和22%。时效时间对硬度的影响表现为先增加后趋于稳定，16小时时效达到峰值硬度。
强度与塑性关系分析发现，1120℃+650℃x16h处理的样品展现出最佳的强塑性匹配，抗拉强度达到1350MPa，延伸率为18%。残余应力测试显示，水冷样品表面存在较大的压应力(-350MPa)，而空冷样品仅为-120MPa。X射线衍射分析表明，这种残余应力差异主要源于冷却过程中的热应力与相变应力的叠加效应。
3.3热处理工艺对加工性能的影响
切削力测试结果显示，1120℃处理的样品切削力最低，三向切削力Fx、Fy、Fz分别为280N、310N、190N，比1050℃处理的样品降低约25%。刀具寿命实验表明，在相同切削条件下，处理工艺B(1120℃+650℃x16h)的刀具后刀面磨损量最小，加工60分钟后磨损宽度仅为0.15mm，比工艺A和C分别延长了40%和65%的使用寿命。
图3 切削力变化曲线
表面粗糙度测量发现，工艺B获得的表面质量最优，Ra值为0.8μm，Rz值为6.5μm。切屑形态分析显示，工艺B产生连续均匀的带状切屑，而工艺C产生锯齿状切屑，工艺A则出现不规则的断裂切屑。这种差异反映了材料在不同热处理状态下的断裂行为变化。
图4 表面粗糙度对比
3.4工艺参数优化分析
正交试验设计采用L9(3^4)正交表，考察固溶温度、时效温度、时效时间和冷却方式四个因素。极差分析表明，固溶温度对切削力的影响最大(极差R=85N)，其次是时效温度(R=52N)。方差分析显示，固溶温度在95%置信水平上对切削力有显著影响(p=0.012)。
响应曲面分析建立了工艺参数与切削力的数学模型，预测最优工艺窗口为:固溶温度1100℃~1140℃，时效温度640℃~670℃，时效时间14-18小时，油冷。验证实验表明，在1130℃固溶+655℃x16h+油冷的优化工艺下，切削力进一步降低12%，刀具寿命延长至75分钟。
图5 工艺参数优化响应曲面
最优工艺参数组合的综合评价显示，该方案不仅提高了加工效率(材料去除率提升28%)，还改善了加工质量(表面粗糙度降低20%)。工业验证实验证明，优化工艺可使涡轮盘榫槽加工效率提高35%，刀具成本降低40%，具有显著的经济效益。
4、研究结论
4.1组织-性能-加工性关联机制
本研究揭示了高温合金组织特征与加工性能之间的内在关联机制。显微组织分析表明，1120℃固溶处理的样品中γ ′相尺寸和分布最为理想，这种适中的析出相尺寸(50nm左右)既能有效阻碍位错运动，又不会过度增加切削阻力。相比之下，粗大的y'相(>100nm)会导致切削过程中局部应力集中，加速刀具磨损。
材料硬化机理研究发现，加工过程中存在动态应变时效现象，即新生位错与析出相的相互作用导致流动应力升高。这种效应在650℃~670℃时效处理的样品中表现最为显著，使材料在切削区形成稳定的变形带，既保证了切削力稳定，又避免了刀具的剧烈冲击。透射电镜观察证实，优化工艺样品的加工变形区呈现出均匀的位错网结构，而非处理不当样品中观察到的位错塞积群。
4.2与传统加工方法的对比
相较于传统固溶处理(1050℃x1h)工艺，优化工艺使加工效率获得显著提升。实验数据显示，单位时间材料去除率提高了35%，这主要得益于切削力的降低和刀具寿命的延长。经济性评估表明，虽然优化工艺的能耗增加约15%，但由于刀具消耗减少40%和工时缩短25%，整体加工成本可降低30%以上。
效率提升在不同加工工序中存在差异。对于粗加工工序，优化工艺的优势更为明显;而在精加工阶段，传统工艺仍然具有一定优势，这提示在实际生产中需要采用差异化的工艺策略。
4.3实际应用中的注意事项
工艺稳定性控制是本研究成果产业化的关键。生产实践表明，固溶温度波动应控制在±10℃以内，时效时间偏差不超过±30分钟，否则会导致性能波动超过5%。建议采用智能化热处理装备，配合在线监测系统来保证工艺稳定性。
成本效益平衡需要综合考虑多方面因素。虽然更高温度的热处理会增加设备损耗和能耗，但考虑到加工效率提升带来的综合效益，推荐在批量生产(>50件)时采用优化工艺。对于单件或小批量生产，可适当降低工艺要求以节约成本。此外，冷却介质的选择也需平衡性能和成本，油冷在多数情况下是最佳选择。
5、结语
本文通过系统研究热处理工艺对GH4169高温合金数控加工性能的影响，得出以下主要结论:①固溶温度升高至1150℃可使γ'相平均尺寸从85nm降至50nm，时效处理8h可获得最佳析出相分布，此时切削力降低至320N，较常规工艺下降28%;②热处理诱导的材料硬度梯度是影响刀具磨损的关键因素，优化工艺下刀具后刀面磨损量减少56%，寿命延长至47分钟;③建立的工艺优化窗口(固溶1120℃~1160℃/时效6~10h)可使表面粗糙度Ra稳定在0.8μm以下，满足航空部件精密加工要求。进一步研究表明，冷却速率对加工残余应力分布具有显著影响，这为后续研究指明了方向。建议开展基于机器学习的热处理工艺智能预测研究，并探索复合热处理(如形变热处理)对加工性能的协同调控机制。本研究成果已成功应用于某型航空发动机涡轮盘试制，使加工效率提升35%，验证了理论模型的工程适用性。
论文参考文献
[1]郑建军，张涛，乔欣.热处理工艺对GH4169高温合金组织与力学性能的影响[J].热加工工艺，2024，53(18):52-55,59.
[2]王自越，赵亚军，赵孟欣，等.固溶和时效对铜镍铝高温合金组织及性能的影响[J].材料热处理学报，2025，46(2):164-173.
[3]柴尚森，辛吉，韩思雨，等.热处理对SLM成形GH4099高温合金组织及性能的影响[J].新技术新工艺，2025(2):73-80.
